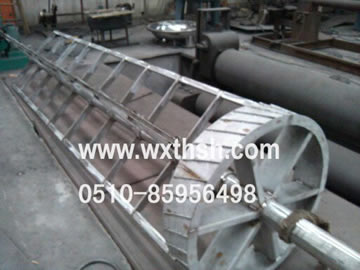

刮板式蒸發器刮板組件系統
日期：2020-2-22 16:23:28
刮板式蒸發器刮板組件系統
薄膜蒸發器具備的下述獨特的優點，是常規膜式蒸發器所不能比擬的：
1.極小的壓力損失 在旋轉刮板薄膜蒸發器中，物料“流”與二次蒸汽“流”是兩個獨立的“通道”：物料是沿蒸發筒體內壁(強制成膜)降膜而下；而由蒸發面蒸發出的二次蒸汽則從筒體中央的空間幾乎無阻礙地離開蒸發器，因此壓力損失(或稱阻力降)是極小的。
2.為此可實現真正真空條件下操作
正由于二次蒸汽由蒸發面到冷凝器的阻力極小，因此可使整個蒸發筒體內壁的蒸發面維持較高的真空度(可達-750mmHg以上)，幾乎等于真空系統出口的真空度。由于真空度的提高，有效降低了被處理物料的沸點。
3.高傳熱系數，高蒸發強度
物料沸點的降低，增大了與熱介質的溫度差；呈湍流狀態的液膜，降低了熱阻；同樣，抑制物料在壁面結焦、結垢，也提高了蒸發筒壁的分傳熱系數；高效旋轉薄膜蒸發器的總傳熱系數可高達8000KJ/h·㎡·℃，因此其蒸發強度很高。
4.低溫蒸發
由于蒸發筒體內能維持較高的真空度，被處理物料的沸點大大降低，因此特別適合熱敏性物料的低溫蒸發。
5.過流時間短
物料在蒸發器內的過流時間很短，約土10秒左右，不結焦，不結垢；對于常用的活動刮板而言，其刮動物料的端面有導流的溝槽(見圖5)，其斜角通常為45°，改變斜角的角度，可改變物料的過流時間，物料在刮板的刮動下，呈螺旋下降離開蒸發段。縮短過流時間，有效防止產品在蒸發過程中的分解、聚合或變質。
6.可利用低品位蒸汽
蒸汽是常用的熱介質，由于降低了物料的沸點，在保證相同Δt的條件下，就可降低加熱介質的溫度，利用低品位的蒸汽，有利于能量的綜合利用。特別適宜作為多效蒸發的末效蒸發器。
7.適應性強、操作方便
獨特的結構設計，使該產品可處理一些常規蒸發器不易處理的高粘度、含顆粒、熱敏性及易結晶的物料。
旋轉薄膜蒸發器操作彈性大，運行工況穩定，且維護工作量小，維修方便
外形尺寸與實際設備尺寸可能略有變動，供參考。以訂貨后由我公司提供的圖紙為準；
1.夾套壓力：常規按0.4Mpa蒸汽設計，也可按用戶要求的另行設計，當采用導熱油時，也可另行設計；
2.蒸發內筒真空度：常規按-0.09Mpa(約-680mmHg)，也可按用戶要求達到-0.095Mpa(約-720mmHg)和-0.0986Mpa(約-750mmHg)；
3.主筒體(與物料接觸部份)及夾套材質：可根據用戶及實際需要，采用碳鋼、SUS304、316L、316Ti、.310S或鈦材、鎳材等；
